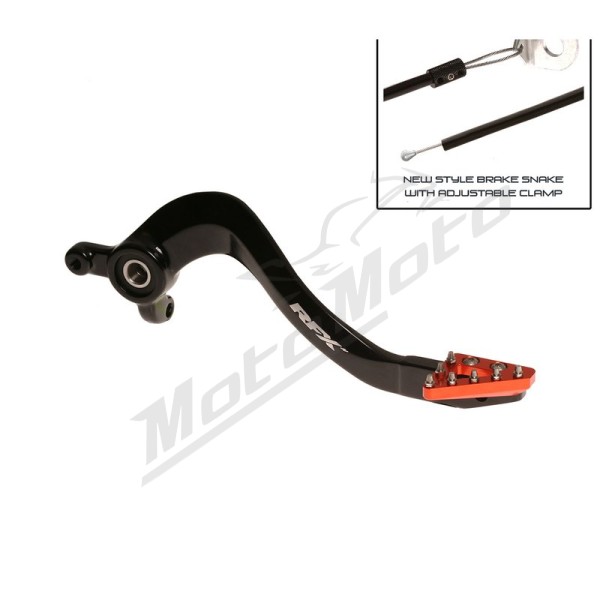

RFX Pro ST galinio stabdžio kojelė KTM / Husqvarna 85 04-17

Pro Series stabdžių pedalai gaminami iš 7075-T6 aliuminio ir turi OEM tipo kaltinį kaištį, o lygi kaiščio apdaila padeda sumažinti nusidėvėjimą, susijusį su briaunota konstrukcija. Pro Series lankstūs antgaliai yra pagaminti iš CNC būdu apdirbto aliuminio ruošinio ir turi spyruoklinį pasukamą antgalį, kuris nuo smūgio, pvz., važiuojant ratu, sukasi, kad sumažintų pažeidimus. Antgalis taip pat turi plieninius dantukus, padedančius sukibti purvinomis sąlygomis. Pro Series Flexible antgaliai taip pat turi stabdiklį ant pasukamo antgalio, kuris sustabdo antgalį 90 laipsnių pasisukimo kampu, apsaugodamas nuo pažeidimų, galinčių atsirasti, jei antgalis sukasi po sankabos dangčiu.

Savybės:

• Naujas 7075-T6 drebulinis tvirtas antgalis, su srauto konstrukcija.
• Naujas 2 padėčių antgalio reguliavimas.
• Naujas kietai anoduotas juodas kaištis, apsaugantis nuo korozijos ir mažinantis nusidėvėjimą.
• Nerūdijančiojo plieno dantukai geresniam sukibimui.
• Komplekte su pasirinktų modelių guoliais ir įvorėmis.
• Lazeriniu būdu išgraviruotas logotipas.

Galimybės:

• Naujas 7075-T6 drebulinis tvirtas antgalis, su srauto konstrukcija.
• Naujas 2 padėčių antgalio reguliavimas.
• Naują papildomą kietai anoduoto antgalio versiją galima įsigyti dabartiniams modeliams.
• Naujo stiliaus stabdžių gyvatukas su reguliuojamu spaustuku.
• Naujas kietai anoduotas juodas velenas, apsaugantis nuo korozijos ir mažinantis nusidėvėjimą.
• Pakeičiami nerūdijančiojo plieno dantukai geresniam sukibimui.
• Pateikiama komplektacija su pasirinktų modelių guoliais ir įvorėmis.
• Lazeriniu būdu išgraviruotas logotipas.

Montavimo instrukcijos:

• Pradėkite pažymėdami, kur yra pedalo galo aukštis, jei pedalo galas yra pėdos kojelės atžvilgiu.
• Nuo už rėmo esančio stabdžių varžto galinės dalies nuimkite R formos spaustuką arba dalomąjį kaištį.
• Nuimkite šarnyrinį varžtą, laikantį pedalą prie rėmo.
• Nuimkite grįžtamąją spyruoklę nuo pedalo ir palikite kaboti.
• Pasukite pedalą į išorę, atidengdami dalijamąjį kaištį, esantį pedalo movos gale.
• Išimkite šį dalijamąjį kaištį ir nustatymo kaištį, dabar galinis stabdžių pedalas bus nuimtas.
• Išimkite alyvos tarpiklius iš senojo pedalo, išvalykite juos ir pritvirtinkite prie naujojo pedalo.
• Išvalykite visas dalis universaliu tepalu, pavyzdžiui, "Maxima MPPL", ir paruoškite jas pakartotiniam montavimui.
• Iš naujo sumontuokite stabdžių apkabą, nustatymo kaištį ir dalomąjį kaištį.
• Iš naujo sumontuokite grįžtamąją spyruoklę.
• Užtepkite šiek tiek "Maxima" vandeniui atsparaus tepalo ant šarnyrinio varžto, sulygiuokite šarnyro skylę ir iš naujo sumontuokite varžtą.
• Pasukite šarnyrinį varžtą iki reikiamo sukimo momento, kaip nurodyta savininko vadove.
• Prie šarnyrinio varžto galinės dalies iš naujo pritvirtinkite "R" spaustuką / dalomąjį kaištį.
• Prie pedalo pritvirtinus pedalą, sureguliuokite pedalo aukštį iki reikiamos padėties ir laisvosios eigos, tai padarykite atlaisvindami virš šarnyro esančią veržlę ir pasukdami stūmoklio varžtą į vidų arba į išorę.
• Tuoj sumontuokite stabdžių gyvatuką.
• Japoniški modeliai - nuimkite apatinę variklio laikiklio veržlę ir poveržlę, seną poveržlę pakeiskite nauja poveržle, kuri yra pritvirtinta prie stabdžių gyvatuko.
• KTM modeliai - nuimkite naują poveržlę, kuri yra pritvirtinta prie stabdžių gyvatuko, atidėkite ją į šalį, nes KTM ji nereikalinga, apsukite trosą aplink apatinį variklio laikiklį ir įstatykite į užspaudimo jungtį.
•  Nustatykite tinkamą stabdžių gyvatuko įtempimą, nepamiršdami, kad pedalas turi išsitraukti žemyn.
• Prietaisą užspauskite replėmis ir nukirpkite perteklinį trosą.

Tinka:
HUSQVARNA TC 85 STD WHEELS 17/14 85 2017
HUSQVARNA TC 85 STD WHEELS 17/14 85 2016
HUSQVARNA TC 85 STD WHEELS 17/14 85 2015
HUSQVARNA TC 85 STD WHEELS 17/14 85 2014
HUSQVARNA TC 85 BIG WHEELS 19/16 [85]
HUSQVARNA TC 85 BIG WHEELS 19/16 85 2017
HUSQVARNA TC 85 BIG WHEELS 19/16 85 2016
HUSQVARNA TC 85 BIG WHEELS 19/16 85 2015
HUSQVARNA TC 85 BIG WHEELS 19/16 85 2014
KTM 85 SX BIG WHEELS 19/16 [85]
KTM 85 SX BIG WHEELS 19/16 85 2017
KTM 85 SX BIG WHEELS 19/16 85 2016
KTM 85 SX BIG WHEELS 19/16 85 2015
KTM 85 SX BIG WHEELS 19/16 85 2014
KTM 85 SX BIG WHEELS 19/16 85 2013
KTM 85 SX BIG WHEELS 19/16 85 2012
KTM 85 SX STD WHEELS 17/14 [85]
KTM 85 SX STD WHEELS 17/14 85 2017
KTM 85 SX STD WHEELS 17/14 85 2016
KTM 85 SX STD WHEELS 17/14 85 2015
KTM 85 SX STD WHEELS 17/14 85 2014
KTM 85 SX STD WHEELS 17/14 85 2013
KTM 85 SX STD WHEELS 17/14 85 2012
KTM 85 SX STD WHEELS 17/14 85 2011
KTM 85 SX STD WHEELS 17/14 85 2010
KTM 85 SX STD WHEELS 17/14 85 2009
KTM 85 SX STD WHEELS 17/14 85 2008
KTM 85 SX STD WHEELS 17/14 85 2007
KTM 85 SX STD WHEELS 17/14 85 2006
KTM 85 SX STD WHEELS 17/14 85 2005
KTM 85 SX STD WHEELS 17/14 85 2004
KTM 85 SX STD WHEELS 17/14 85 2003
KTM 85 SX BIG WHEELS 19/16 [85]
KTM 85 SX BIG WHEELS 19/16 85 2011
KTM 85 SX BIG WHEELS 19/16 85 2010
KTM 85 SX BIG WHEELS 19/16 85 2009
KTM 85 SX BIG WHEELS 19/16 85 2008
KTM 85 SX BIG WHEELS 19/16 85 2007
KTM 85 SX BIG WHEELS 19/16 85 2006
KTM 85 SX BIG WHEELS 19/16 85 2005
KTM 85 SX BIG WHEELS 19/16 85 2004
