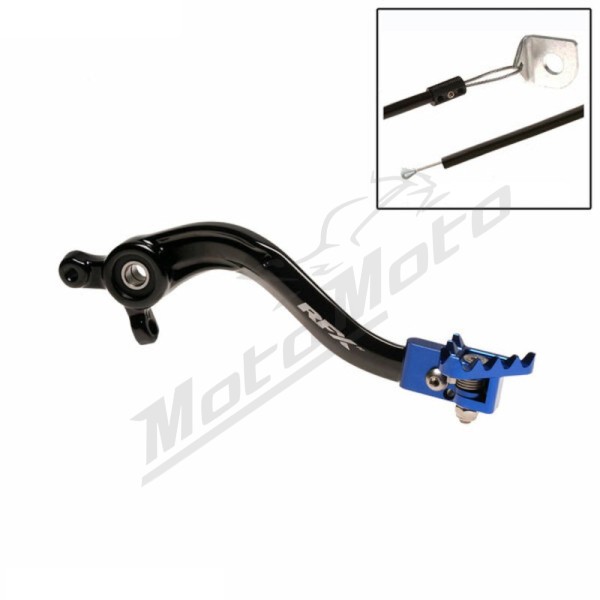

RFX Pro ST galinio stabdžio kojelė (mėlyna) Husqvarna TC / TE 125/501 17-19

Gaminami iš 7075-T6 aliuminio ir turi OEM tipo kaltinį veleną, o lygi veleno apdaila padeda sumažinti nusidėvėjimą, susijusį su briaunota konstrukcija. Lankstūs antgaliai yra pagaminti iš CNC būdu apdirbto aliuminio ruošinio ir turi spyruoklinį pasukamą antgalį, kuris nuo smūgio, pvz., važiuojant ratu, sukasi, kad sumažintų pažeidimus. Antgalis taip pat turi plieninius dantukus, padedančius sukibti purvinomis sąlygomis. Antgaliai taip pat turi stabdiklį ant pasukamo antgalio, kuris sustabdo antgalį 90 laipsnių pasisukimo kampu, apsaugodamas nuo pažeidimų, kurie gali atsirasti, jei antgalis pasisuka po sankabos dangčiu. Pro serijos stabdžių pedalai taip pat turi stabdžių troselio gyvatuką, tai padeda išvengti pedalo veleno išlinkimo susidūrimo metu.

Savybės:

• Pagaminta iš 7075 aerokosminio aliuminio konstrukcijos.
• T6 termiškai apdorota, kad padidėtų tempimo stipris.
• Kaltas velenas, kad padidėtų šerdies tvirtumas.
• Gludi veleno konstrukcija, kad sumažėtų paviršiaus dilimas.
• CNC apdirbtas ruošinio lankstus antgalis.
• Rotacinis veikimas sumažina smūgių žalą.
• Įdėklų dantukai iš plieno padidina sukibimą.
• Mechaninis antgalio ribotuvas.
• Įdėtas stabdžių gyvatukas.
• Dabar anoduota, kad apsaugotų nuo korozijos.
• Lazeriu išgraviruotas logotipas.

Montavimo instrukcijos:

• Pradėkite pažymėdami, kur yra pedalo galo aukštis pėdos kojelės atžvilgiu.
• Nuimkite R formos spaustuką arba dalomąjį kaištį nuo stabdžių varžto, esančio už rėmo, galinės dalies.
• Nuimkite šarnyrinį varžtą, laikantį pedalą prie rėmo.
• Nuimkite grįžtamąją spyruoklę nuo pedalo ir palikite kaboti.
• Pasukite pedalą į išorę, atidengdami dalijamąjį kaištį, esantį pedalo movos gale.
• Išimkite šį dalijamąjį kaištį ir nustatymo kaištį, dabar galinis stabdžių pedalas bus nuimtas.
• Išimkite alyvos tarpiklius iš senojo pedalo, išvalykite juos ir pritvirtinkite prie naujojo pedalo.
• Išvalykite visas dalis universaliu tepalu, pavyzdžiui, "Maxima MPPL", ir paruoškite jas pakartotiniam montavimui.
• Iš naujo sumontuokite stabdžių apkabą, nustatymo kaištį ir dalomąjį kaištį.
• Iš naujo sumontuokite grįžtamąją spyruoklę.
• Užtepkite šiek tiek "Maxima" vandeniui atsparaus tepalo ant šarnyrinio varžto, sulygiuokite šarnyro skylę ir iš naujo sumontuokite varžtą.
• Pasukite šarnyrinį varžtą iki reikiamo sukimo momento, kaip nurodyta savininko vadove.
• Prie šarnyrinio varžto galinės dalies iš naujo pritvirtinkite "R" spaustuką / dalomąjį kaištį.
• Prie pedalo pritvirtinus pedalą, sureguliuokite pedalo aukštį iki reikiamos padėties ir laisvosios eigos, tai padarykite atlaisvindami virš šarnyro esančią veržlę ir pasukdami stūmoklio varžtą į vidų arba į išorę.
• Tuoj sumontuokite stabdžių gyvatuką.
• Japoniški modeliai - nuimkite apatinę variklio laikiklio veržlę ir poveržlę, seną poveržlę pakeiskite nauja poveržle, kuri yra pritvirtinta prie stabdžių gyvatuko.
• KTM modeliai - nuimkite naują poveržlę, kuri yra pritvirtinta prie stabdžių gyvatuko, atidėkite ją į šalį, nes KTM ji nereikalinga, apsukite trosą aplink apatinį variklio laikiklį ir įstatykite į užspaudimo jungtį.
•  Nustatykite tinkamą stabdžių gyvatuko įtempimą, nepamiršdami, kad pedalas turi išsitraukti žemyn.
• Prietaisą užspauskite replėmis ir nukirpkite perteklinį trosą.

Tinka:

Husqvarna TC 125 2017-2019
Husqvarna TE 125 2017-2019
Husqvarna TE 450-501 2017-2019
